8.1.1 I följande tabell visas RTN-beskrivningen för EXECUTE-sekvensen för en av FLIS-processorns instruktioner. a) Ange för varje tillstånd de styrsignaler som är aktiva. b) Vad är instruktionens namn (med assemblerspråk)? a) b) Instruktionen är PULY

8.1.2 I följande tabell visas RTN-beskrivningen för EXECUTE-sekvensen för en av FLIS-processorns instruktioner. a) Ange för varje tillstånd de styrsignaler som är aktiva. b) Vad är instruktionens namn (med assemblerspråk)? a) b) Instruktionen är PULY

8.1.3 I följande tabell visas RTN-beskrivningen för EXECUTE-sekvensen för en av FLIS-processorns instruktioner. a) Ange för varje tillstånd de styrsignaler som är aktiva. b) Vad är instruktionens namn (med assemblerspråk)? a) b) Instruktionen är STY n,X

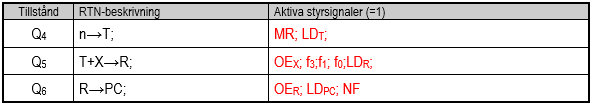

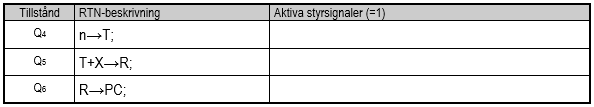

8.1.4 I följande tabell visas RTN-beskrivningen för EXECUTE-sekvensen för en av FLIS-processorns instruktioner. a) Ange för varje tillstånd de styrsignaler som är aktiva. b) Vad är instruktionens namn (med assemblerspråk)? a) b) Instruktionen är JMP n,X

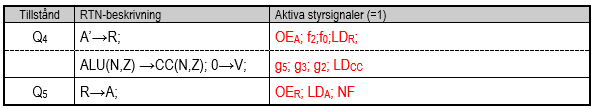

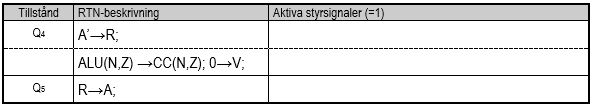

8.1.5 I följande tabell visas RTN-beskrivningen för EXECUTE-sekvensen för en av FLIS-processorns instruktioner. a) Ange för varje tillstånd de styrsignaler som är aktiva. b) Vad är instruktionens namn (med assemblerspråk)? a) b) Instruktionen är COMA

8.1.6 I följande tabell visas RTN-beskrivningen för EXECUTE-sekvensen för en av FLIS-processorns instruktioner. a) Ange för varje tillstånd de styrsignaler som är aktiva. b) Vad är instruktionens namn (med assemblerspråk)? a) b) Instruktionen är ASRA

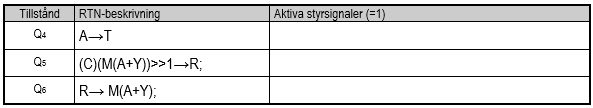

8.1.7 I följande tabell visas RTN-beskrivningen för EXECUTE-sekvensen för en av FLIS-processorns instruktioner. a) Ange för varje tillstånd de styrsignaler som är aktiva. b) Vad är instruktionens namn (med assemblerspråk)? a) b) Instruktionen är ROR A,Y

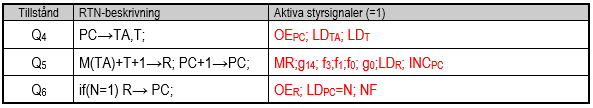

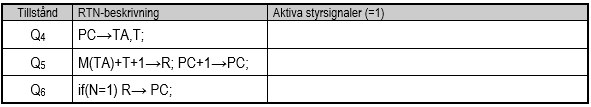

8.1.8 I följande tabell visas RTN-beskrivningen för EXECUTE-sekvensen för en av FLIS-processorns instruktioner. a) Ange för varje tillstånd de styrsignaler som är aktiva. b) Vad är instruktionens namn (med assemblerspråk)? a) b) Instruktionen är BMI Adr

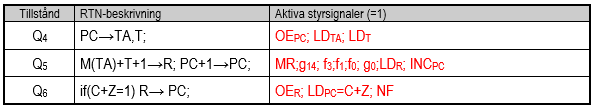

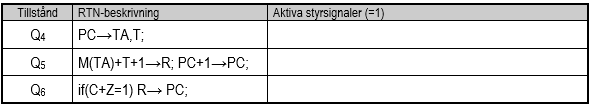

8.1.9 I följande tabell visas RTN-beskrivningen för EXECUTE-sekvensen för en av FLIS-processorns instruktioner. a) Ange för varje tillstånd de styrsignaler som är aktiva. b) Vad är instruktionens namn (med assemblerspråk)? a) b) Instruktionen är BLS Adr

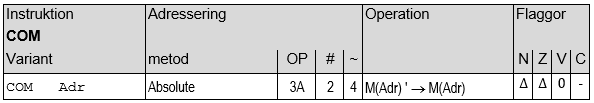

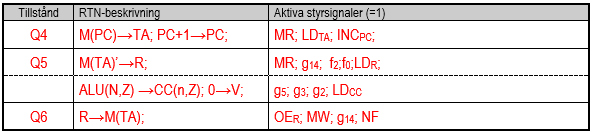

8.2.1 I instruktionslistan för FLIS-processorn finner vi en maskininstruktion som beskrivs enligt följande: Visa hur instruktionens EXECUTE-fas implementeras hos en FLIS-processor med fast kopplad logik. Lösningen ska tydligt visa varje tillstånd med RTN beskrivning och angivande av aktiva styrsignaler.

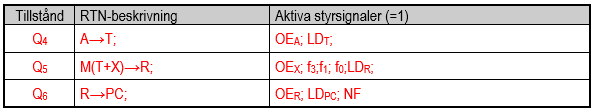

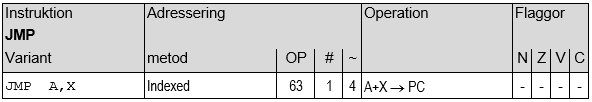

8.2.2 I instruktionslistan för FLIS-processorn finner vi en maskininstruktion som beskrivs enligt följande: Visa hur instruktionens EXECUTE-fas implementeras hos en FLIS-processor med fast kopplad logik. Lösningen ska tydligt visa varje tillstånd med RTN beskrivning och angivande av aktiva styrsignaler.

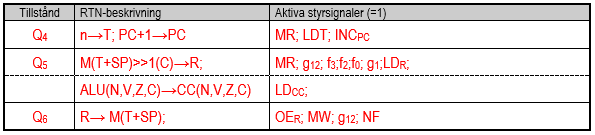

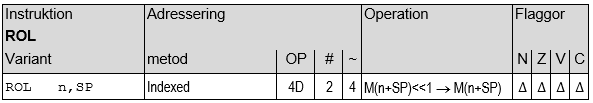

8.2.3 I instruktionslistan för FLIS-processorn finner vi en maskininstruktion som beskrivs enligt följande: Visa hur instruktionens EXECUTE-fas implementeras hos en FLIS-processor med fast kopplad logik. Lösningen ska tydligt visa varje tillstånd med RTN beskrivning och angivande av aktiva styrsignaler.

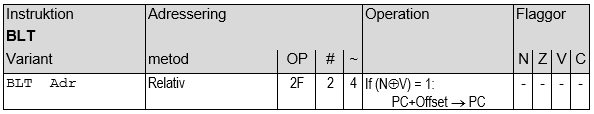

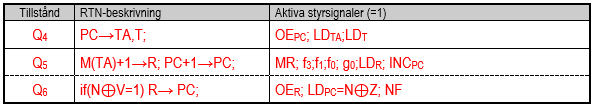

8.2.4 I instruktionslistan för FLIS-processorn finner vi en maskininstruktion som beskrivs enligt följande: Visa hur instruktionens EXECUTE-fas implementeras hos en FLIS-processor med fast kopplad logik. Lösningen ska tydligt visa varje tillstånd med RTN beskrivning och angivande av aktiva styrsignaler.
